자동차는 비가 오는 것을 어떻게 알아챌까?

와이퍼를 움직이는 빗물 감지 센서의 과학

맑은 날 운전하다가 갑자기 빗방울이 떨어지기 시작한다.

그런데 운전자가 와이퍼 스위치를 만지기도 전에 와이퍼가 스윽~하고 움직인다.

마치 자동차가 스스로

"비가 오네."

라고 판단한 것처럼 말이다.



도대체 자동차는 어떻게 하늘을 보고 비가 오는 것을 알아챌까?

혹시 카메라가 하늘을 촬영하고 있는 걸까?

아니면 습도를 측정하는 센서가 있을까?

사실 대부분의 자동차는 전혀 다른 방법으로 비를 감지한다.

여기에도 그 비밀은 바로 빛(光)에 있다.

자동차는 하늘을 보지 않는다

많은 사람들이 자동차 앞유리에 카메라가 설치되어 빗방울을 본다고 생각한다.

하지만 대부분의 오토 와이퍼(Auto Wiper) 시스템은

비를 직접 보는 것이 아니라

유리 안에서 빛이 어떻게 반사되는지를 측정한다.



즉, 자동차는

"비를 보는 것"이 아니라

"유리의 상태가 변했는지"를 감지하는 것이다.

빗물감지 센서의 과학

앞유리 속에는 작은 적외선 센서가 숨어 있다

빗물 감지 센서는 대부분

룸미러 뒤쪽, 앞유리 안쪽에 붙어 있다.

운전자는 거의 눈치채지 못하지만

그 안에는 적외선 LED, 광센서(포토다이오드), 신호처리 회로가 들어 있다.

크기는 손바닥보다 훨씬 작지만

자동차는 이 작은 센서를 통해

실시간으로 비를 감지한다.

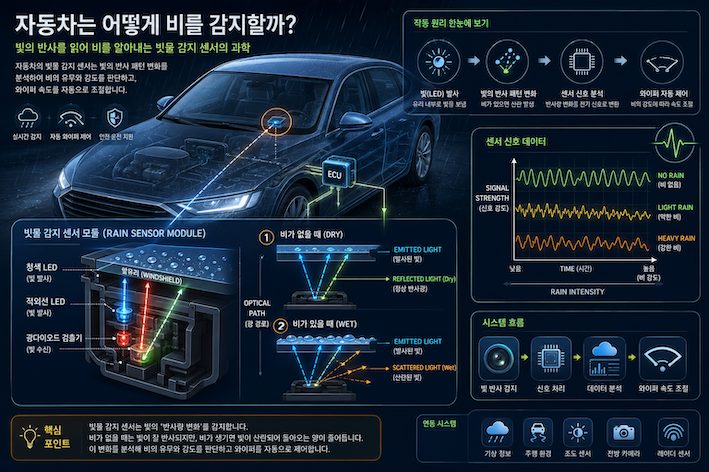

비가 없을 때는 빛이 모두 되돌아온다

센서는 먼저

앞유리 안으로 적외선을 보낸다.

이 적외선은 일정한 각도로 유리 속을 진행하다가

유리와 공기의 경계면에서 거의 모두 반사된다.

이를 전반사(Total Internal Reflection)라고 한다.



쉽게 말하면

유리 안에서 튕겨 나온 빛이 다시 센서로 되돌아오는 것이다.

센서는 "빛이 정상적으로 모두 돌아왔네." 라고 판단한다.

따라서 와이퍼는 움직이지 않는다.

그런데 빗방울이 떨어지면?

앞유리 위에 빗방울이 맺히면

상황이 달라진다.

유리 위에는 더 이상 공기가 아니라

물이 존재한다.

그러면 일부 적외선이 유리 밖으로 빠져나가 버린다.

즉, 센서로 되돌아오는 빛의 양이 줄어든다.



자동차는

"빛이 줄어들었다."

"유리에 물이 있구나."

"와이퍼를 작동시키자."

라는 과정을 수천 분의 1초 만에 수행한다.

비가 많이 오면 와이퍼가 더 빨라지는 이유

가끔 보면

가랑비에서는 와이퍼가 천천히 움직이고,

폭우에서는 매우 빠르게 움직인다.

이 역시 센서가 알아서 판단한다.

비가 많이 내릴수록

센서로 되돌아오는 적외선은 더욱 적어진다.

ECU(Electronic Control Unit)는

반사되는 빛의 감소량을 계산하여

약한 비, 보통 비, 강한 비를 구분한다.

그리고 와이퍼 속도를 자동으로 조절한다.

즉, 센서는 단순히

비가 오는지 여부만 아는 것이 아니라

비의 양까지 추정하는 것이다.

포토다이오드가 빛을 읽는다

적외선을 보내는 LED 옆에는

포토다이오드(Photodiode) 라는 광센서가 있다.

포토다이오드는

빛이 들어오면 전기를 만드는 반도체이다.

빛이 많이 들어오면

전류가 커지고,

빛이 적으면

전류도 작아진다.

자동차는

이 작은 전류 변화를

초당 수십~수백 번 측정하여

빗방울의 존재를 판단한다.

센서는 먼지와 비를 어떻게 구별할까?

앞유리에 먼지가 묻어도

빛은 줄어든다.

그렇다면 자동차는

먼지에도 와이퍼를 움직일까?

다행히 그렇지 않다.

자동차는

빛이 변하는 패턴을 분석한다.

비는

빗방울이 계속 생기고, 흐르고, 사라지는 과정이 반복된다.



반면

먼지는 거의 변화가 없다.

AI와 신호처리 알고리즘은

이러한 시간에 따른 변화를 분석하여

비인지, 먼지인지, 벌레 자국인지까지 어느 정도 구분할 수 있다.

자율주행 자동차에서는 더욱 중요한 센서

최근 자동차에는

빗물 감지 센서 외에도

수많은 센서가 함께 사용된다.

예를 들면, 카메라, 레이더(Radar), 라이다(LiDAR), 초음파 센서, 조도 센서, 습도 센서 등이다.



비가 많이 오면

카메라 영상 품질이 떨어질 수 있다.

이때 빗물 감지 센서는

다른 센서들에게

"지금 비가 내리고 있습니다." 라는 정보를 전달한다.

그러면

차량은 카메라 보정, 차간거리 증가, 자율주행 모드 조정 등의 작업을 수행한다.

작은 빗물 센서 하나가

차량 전체의 안전성에 영향을 주는 셈이다.

앞으로의 자동차는 비를 더 똑똑하게 이해한다

최신 차량에서는

카메라와 AI를 이용하여

빗방울의 크기, 비의 방향, 노면 상태, 물웅덩이까지 분석하는 기술이 개발되고 있다.

또한

기상 정보와 GPS를 연동하여

앞으로 비가 내릴 가능성을 예측하고

미리 와이퍼를 준비하는 연구도 진행되고 있다.

미래의 자동차는

단순히 비를 감지하는 수준을 넘어

도로 환경 전체를 이해하는 방향으로 발전하고 있다.

앞유리 속에는 작은 광학 실험실이 있다

자동차가 비를 알아채는 비밀은

놀랍게도 적외선과 반도체 광센서였다.

작은 적외선 LED가 앞유리 안으로 빛을 보내고,

포토다이오드가 되돌아오는 빛의 양을 측정하며,

전자제어장치(ECU)가 그 변화를 실시간으로 분석해 와이퍼를 움직인다.

우리는 비 오는 날 자동으로 움직이는 와이퍼를 당연하게 여기지만,

그 뒤에서는 광학, 반도체 센서, 신호처리, 자동차 전자제어 기술이 긴밀하게 협력하고 있다.

평범한 앞유리 한 장에도 사실은 보이지 않는 빛으로 세상을 읽는 작은 광학 연구소가 숨어 있는 것이다.



💡 과학 한 스푼

흥미로운 사실 하나!

빗물 감지 센서가 사용하는 적외선 LED와 포토다이오드는 스마트워치의 심박수 측정(PPG)이나 스마트폰의 얼굴 인식(Face ID)에도 활용되는 핵심 기술이다.

용도는 서로 다르지만 원리는 비슷하다. 빛을 보내고(Emit), 반사된 빛을 받아(Receive), 그 변화를 분석한다(Analyze).

이것이 바로 오늘날 센서 기술의 가장 기본적이면서도 강력한 원리이다.
